Данный ветрогенератор может обеспечить электроэнергией небольшие коттеджи, дачи, работу отдельных приборов.
Может применяться как самостоятельная установка для выработки электроэнергии, или же в комплексе с другими источниками, как основной источник питания, так и резервный.
Область применения установки, это места где отсутствует электросеть или происходят постоянные отключения электроэнергии, обрывы проводов. Ветровая установка может обеспечить электроэнергией небольшие коттеджи, дачи, работу отдельных приборов и т. д.
Работает на малых скоростях ветра и мощность вырабатываемая при этом равна номинальной.

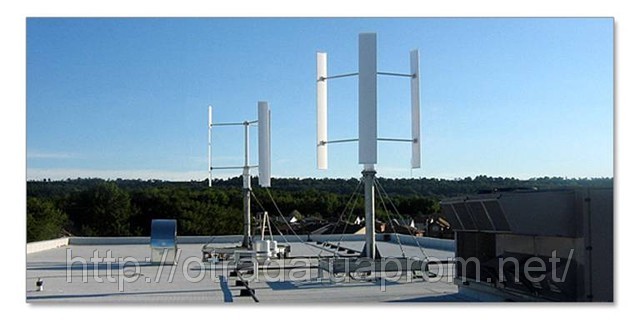

Возможна установка на крыше зданий, так как шумность и вибрацию, вертикально ориентированный ветрогенератор, не создает.
Принцип действия:
• В оф-гридовой системе используется два и более комплектов аккумуляторов.
• Вся выработанная мощность ветрогенератором поступает теперь на один из комплектов аккумуляторов, в то время как потребитель пользуется вторым, заряженным комплектом. Смена поочередности заряда комплектов аккумуляторов происходит автоматически. В оф-гридовой системе могут быть более двух комплектов АКБ.
Преимущество:
• Наши ветрогенераторы работают на очень малых ветрах. Минимальная скорость ветра, при которой уже начинается заряд АКБ — 1,6 м/с. ( 7 оборотов в минуту), у некоторых моделей от 1,4 м/с.
• Полная автономия, что применимо для районов с полным отсутствием ЦЭС.
• Абсолютная бесшумность, нет необходимости отдалять ветрогенератор от жилых построек.
• Возможность использования нескольких ветрогенераторов в одной сети.
• При необходимости заряд батарей может выдать пиковую мощность в сеть потребителя, превышающую в несколько раз номинальное потребление электроэнергии.
• При длительном штиле и полном разряде АКБ, система запустит бензо-дизель генератор (при наличии).
• Преимущество перед другими автономными ветрогенераторами, у которых вся выработанная мощность поступает вначале на зарядку аккумуляторных батарей, а после их зарядки — потребителю.
Принцип действия:
• Вся мощность, вырабатываемая ветрогенератором в этом варианте подключения поступает, проходя через инвертер, напрямую в сеть потребителя ( сеть потребителя при этом является главенствующей)
• Из ЦЭС добирается и учитывается счетчиком только пиковая нагрузка.
• Для работы инвертера достаточно только «ощущение напряжения в ЦЭС», без необходимости из ЦЭС ничего не потребялется.
Недостаток:
• В ЦЭС должно быть напряжение, если происходит отключение, тогда система также автоматически отключается
Этот недостаток системы решается установкой дополнительного автоматического модуля, по доп. запросу.
Преимущество:
• Вся мощность, выработанная ветрогенератором бесшумным вертикальным подается в сеть потребителя через инвертер ( сеть потребителя имеет преимущество по снабжению)
• Из ЦЭС добирается только мощность пиковых нагрузок.
При отключении ЦЭС система автоматически может переключится на бензогенератор ( или UPS, ничего из него не потребляя.
• В ночное время можно заряжать аккумуляторы ( при необходимости) прямо из розетки через сециальное устройтво
• При отсутствии одного из источников Э/снабжения ( штиль, отсутсвие диз. топлива, отсутствие ЦЭС, разрядка УПС), система всегда переключится на другой источник электроснабжения
ОТВЕТЫ на часто задаваемые вопросы
Техническая характеристика:
• Номинальная мощность 2 кВт
• Скорость ветра для страгивания 0.4 м/с
• Скорость ветра для номинальной мощности 4 м/с
• Скорость вращения лопастей — 200 об/мин.
• Лимит скорости ветра 20 м/с.
Ротор: • Тип Вертикально-осевой, 3-х лопастной
Материал лопасти:
• Алюминий
• Высота крыла — 3 м.
• Ширина крыла — 0,30 м.
• Диаметр окружности 1,5 м.
• Вес ветро-колеса — 108/122 кг. нетто/гросс
• Размеры в упаковке LxHxW — 400х70х70 см.
• Рекомендованная высота мачты — 10 м.
Система безопасности:
• Регулирование скорости вращения ротора
• Два тормоза: Аэродинамический и Механо — электрический
• Ориентация на ветер — не требует
Генератор:
• Тип Синхронный
• Кол-во полюсов генератора — 24
• Вид генератора — AFPM
• Высота генератора — 129 мм.
• Диаметр генератора — 454 мм.
• Ротор — внешний
• Статор — внутренний
• Выходное напряжение — AC
• Вольтаж — 380/220
• Максимальная мощность — 2,5 кВт.
• Вес генератора — 54/60 кг. нетто/гросс
• Размеры в упаковке LxHxW — 50х50х50 см.
Технические параметры 2 кВт инвертора:
• Номинальная мощность — 2 КВА
• Макс. мощность постоянного тока — PDC,max = 2500Вт
• Максимальное напряжение постоянного тока — VDC,max = 750 В
• Номинальный диапазон напряжений постоянного тока — VDC = 30 В — 750 В
• КПД — ηmax > 95%
• КПД евро — ηeuro > 94%
• Общие гармонические искажения — THDAC < 4%
• Защита — Защита от короткого замыкания, защита заземления, защита от перегрева и перегрузки
• Номинальный AC выход мощности — 2000 Вт
• Максимальный AC Выход мощности — 2300 Вт
• Диапазон напряжений сети — 200 — 260 В перем. тока
• Диапазон частот сети — 49 — 51 Гц, 59 — 61 Гц
• Нагрузочный фактор — > 0.99
• Защита от короткого замыкания — По току
• Внешние интерфейсы — RS485
• Защитное исполнение — IP54
• EMC — EN50081/1, EN50082/1
• Интерференция с сетью — EN61000-3-2
• Рабочие температуры — —25С～＋60С
• Диапазон влажности — 0～95%
• Pазмеры — (ш x в x д): 518×383×117 мм
• Вес — 12,7кг
Гарантия:
• Срок 2 года
• Срок службы: 25 лет
Комплект стандартной поставки ветрогенератора включает в себя:
• генератор (возможна поставка отдельно: генератор или генератор + лопасти)
• лопасти
• контроллер
• инвертер (возможна поставка отдельно инвертора)
• кабель
• упаковка для транспортировки
Цена стандартного комплекта:
off-grid — 9250 USD необходимы аккумуляторы!
По желанию: • Отдельно стоящая мачта без растяжек, с утвержденным проектным чертежом.
Дополнительные услуги
• Модернизация действующих, горизонтально осевых ветровых установок, расположенных в районах малых ветров.
